凈化塔的結構原理及凈化塔的清洗維護

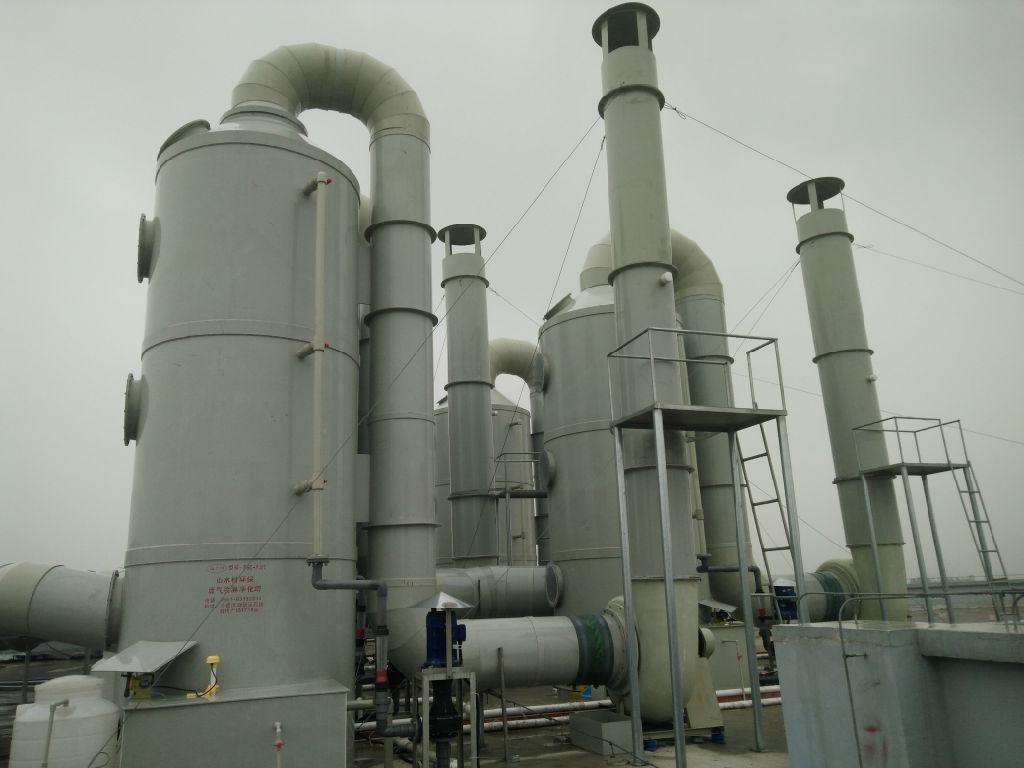

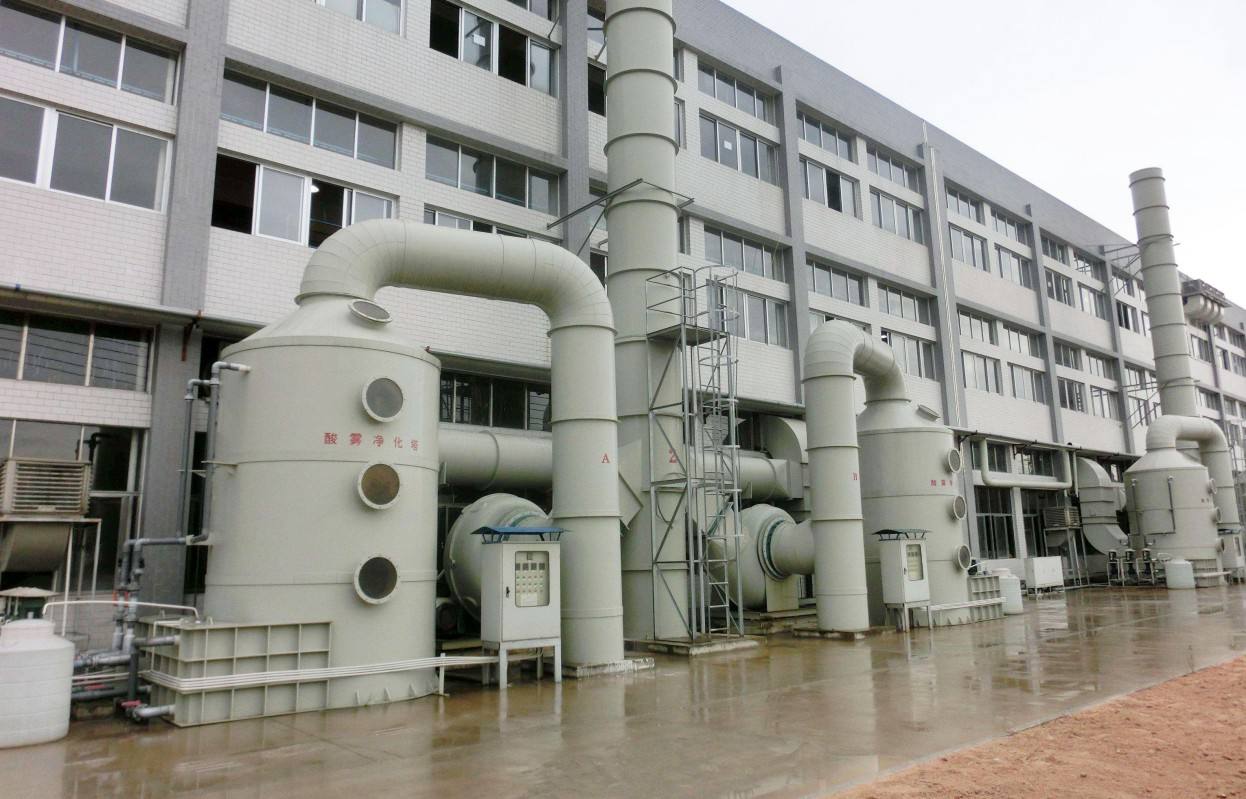

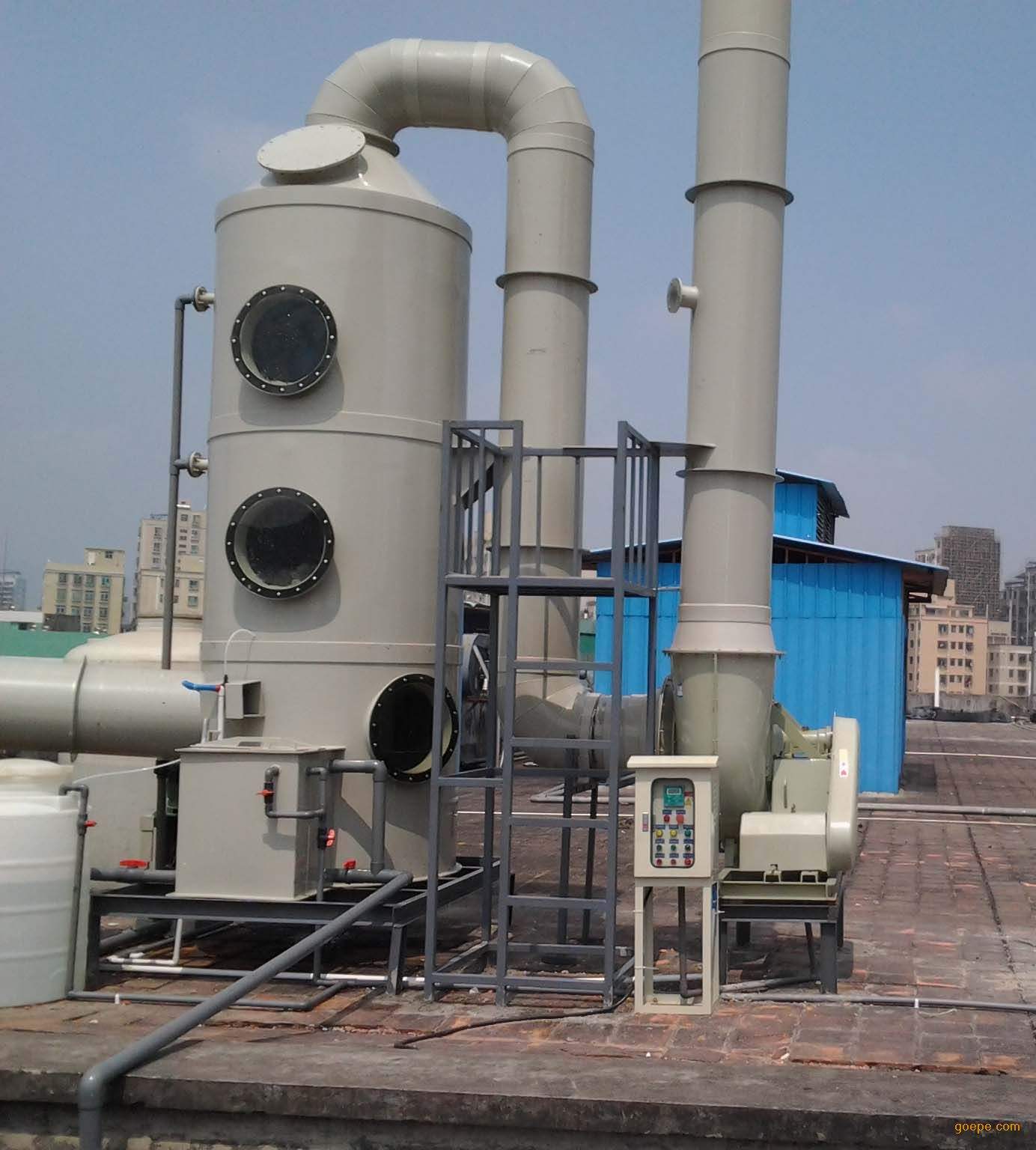

凈化塔概述

凈化塔又稱為水洗塔、洗滌塔、噴淋塔；按性質分為酸性凈化塔、堿性洗滌塔；按形狀也可分為立式凈化塔、臥式凈化塔；按材質又為分PP凈化塔、玻璃鋼凈化塔等。凈化塔是一種很常用的廢氣處理設備，適用于所有大中型密閉或半密閉的空間，在工業廢氣處理常常能用到這樣的廢氣凈化設備。通常用于處理酸霧廢氣比較多，因而又稱之為酸霧廢氣塔。凈化塔除了可以處理酸霧廢氣還可以處理其它廢氣，比如氨氣（NH3）硫化氫廢氣、VOC有機廢氣、生活垃圾廢氣或者粉塵

凈化塔結構

常規凈化塔結構概括為：一層除霧、兩層噴淋、三層填料、四個視窗、五個活接球閥。

凈化塔除霧層：一般用格柵板隔開，上面置放填料，填料層高度可達500mm。為了提高除霧效能，我司生產的凈化塔可加裝板式除霧器。

凈化塔噴淋層：噴淋層是由噴淋管和噴嘴組成，根據噴淋塔直徑大小，設置噴淋管和噴嘴的密度不同。使用高效噴嘴，噴霧均勻且流量大不易堵塞。

凈化塔填料層：填料層是在除霧層和噴淋層之上，置放填料。主要填料有多面空心球、拉西環。凈化塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。凈化塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。

凈化塔視窗：又稱檢測口，通常成型的視窗有φ500mm和φ400mm兩種規格。視窗主要作用是觀測噴淋塔運行情況以及更換填料、檢修噴嘴。

凈化塔活接球閥：主要是控制循環水的開關。

除此之外，循環水箱也是噴淋塔重要組成部分，水箱可以靈活設置，與凈化塔塔體連接或者不連接

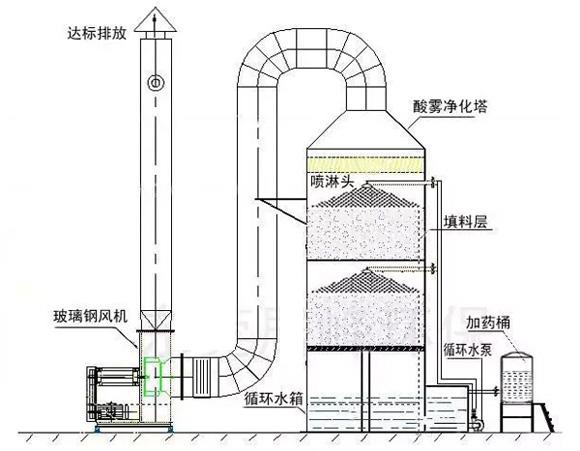

噴淋塔原理

凈化塔工作原理是通過風管將酸霧廢氣引入凈化塔。通過填料層后，廢氣和氫化鈉吸收劑與氣體和液體充分接觸，以吸收和中和氣體。凈化后，酸霧廢氣經煙塵板脫水除去，再由風機排放到大氣中。在塔底用水泵加壓后，將吸收劑噴在塔頂噴淋而下，然后再循環到塔底。凈化后的酸霧廢氣符合國家排放標準。

凈化塔除塵特點

凈化塔除塵效率高，性能好，耐腐蝕性強，重量輕，安裝維修方便，強度高，外觀漂亮。

占地面積小、后期運行維護成本低

適用于化工、石油、半導體、醫藥、食品、印刷廠、實驗室、電鍍、冶金等行業生產工藝所生產的廢氣體的吸收、洗滌或進化。

凈化塔操作流程

1、凈化塔將水槽和配液槽水位加至設備溢流口,打開進水閥門。

2、檢查泵及風機,及時緊固各個連接螺栓。

3、把凈化塔上面的噴淋箱裝滿水。

4、加入15公斤氫氧化鈉,并將溶液攬拌溶解。

5、檢查風機、噴諃泵等部件,重新啟動電源開關按鈕。

凈化塔的使用是按照一定的流程來迸行的,日常使用時可以參照上述流程來進行操作,這樣可以避免使用設備在使用過程中出現其他故障,延長設備的使用壽命

凈化塔清洗方法

方法一：填料拆卸浸泡清洗法

1、在凈化塔邊人工搭建一清洗槽，凈化塔廢氣凈化塔將除垢劑溶于清洗槽內；

2、人工將填料逐一取出，放入清洗槽內浸泡清洗，水垢被清洗干凈后再用清水沖洗，晾干；

3、全部填料取出清洗干凈后，人工清掃塔內脫落的垢渣及贓物；

4、用殺菌滅藻劑沖洗塔身內外及集水槽；

5、將清洗干凈的填料按原樣安裝恢復；

6、清理循環泵過濾網，將鐵銹、填料皮和其它異物清理干凈，檢查濾網是否完好，酸霧廢氣凈化塔如有壞損者更換新網；

7、全部恢復后，請甲方管理人員驗收；

8、撤離乙方物品，打掃現場衛生；

方法二：廢氣處理設備水噴淋塔小循環清洗法

1、人工清理廢氣處理設備凈化塔、集水槽內積存的垢渣、污物；

2、將凈化塔凈化塔回水閥門關閉，將集水槽補滿水，用50℃左右熱水將QM安全高效除垢劑溶解在槽內，用沖洗泵反復循環沖洗填料，直至水垢、贓物沖洗干凈（若填料使用期限較長，引起老化及坍塌，建議更換填料）；

3、用殺菌滅藻劑沖洗填料及塔身內外；

4、清理循環泵過濾網，將鐵銹、填料皮和其它異物清理干凈，檢查濾網是否完好，如有壞損者更換新網；

5、全部恢復后，請甲方管理人員驗收；

6、撤離乙方物品，打掃現場衛生；
